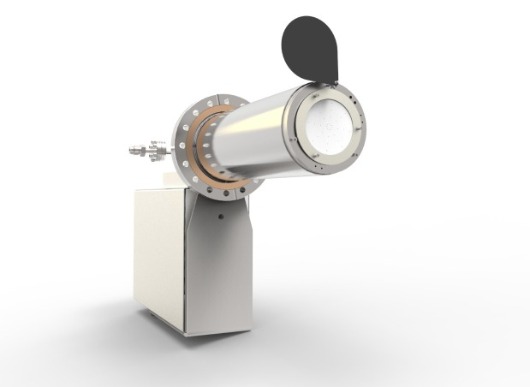

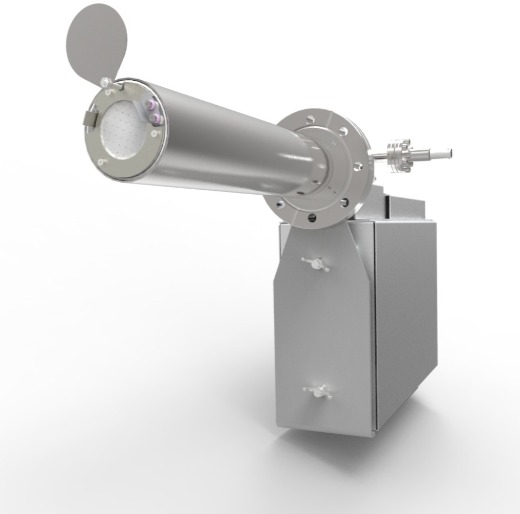

TAS - RF Atom Source
RF原子源

技術

Theris射頻原子源是專為應用於最苛刻的應用而設計的。同軸射頻線圈被優化為將功率傳輸到等離子區域，並且整個線圈的全耦合，確保了均勻的解離和最大的原子通量。支撐組件的構造方式旨在避免從線圈到RF耦合，從而進一步減少功率損失。這些組件也遠離線圈，因此避免了與RF線圈意外接觸的可能性，這在其他設計中更常見。

放電區由高品質材料製造，確保束流的污染最小化。用戶可以通過從一系列不同的端板中選擇來定義最佳的氣體流量。這些板可以進一步定制，以確保對於給定的樣品尺寸、距離和與源的角度，具有最大的均勻性。該源還採用標準的零離子電流配置，使用偏轉板將任何殘留的離子排出束流之外。

RF 原子源

● 氧化物分子束外延（MBE）

● 氮化物分子束外延（MBE）

● 氮化物脈衝雷射沉積（PLD）

● 原子氫清潔
● III-V稀釋氮化物MBE生長

● III-V氧摻雜

● II-VI氮摻雜

中性的原子物種對於高品質化合物材料的生長非常有益。分子氣
體，如氧氣或氮氣，比分解為原子形式的反應性小了許多個數量級。因此，使用分子氧通常需要非常高的溫度和/或延長的氧化
時間來形成氧化物，而對於大多數材料來說，分子氮顯示出極小的反應性。使用解離的物種會使反應性增加許多個數量級。
然而，在等離子過程中生成的離子物種往往具有較高的能量，並且在與正在生長的薄膜碰撞時會產生點缺陷，使許多薄膜無法達到預期的用途。另一方面，原子物種的動能極小，因此可以實現快速的薄膜生長而不會產生缺陷。
射頻原子源用於外延生長應用，其中氧化物和氮化物薄膜的高品質對於過程的成功至關重要，並且已經在許多半導體薄膜生長應用中取得了巨大成功。
